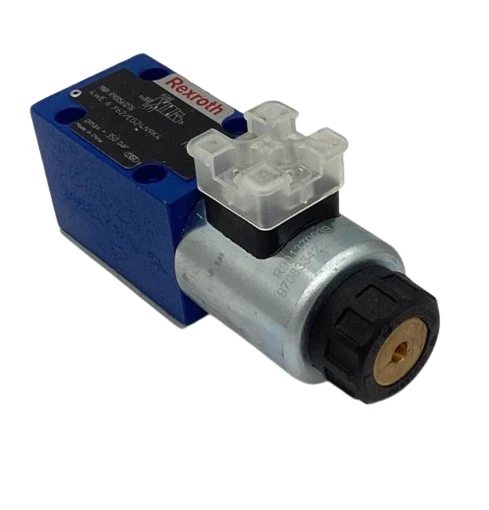

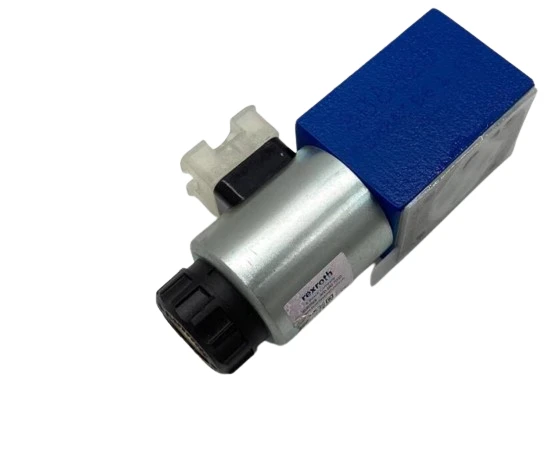

4WE صمام الملف اللولبي الهيدروليكي

 ملخص

صمامات الاتجاه من النوع Rexroth 4WE Series صمام الملف اللولبي الهيدروليكي (بما في ذلك سلسلة 4WE6 و4WE10) عبارة عن صمامات بكرة اتجاهية يتم تشغيلها بملف لولبي. إنهم يتحكمون في بداية التدفق وتوقفه واتجاهه. يتكون صمام الملف اللولبي الهيدروليكي بشكل أساسي من ملف لولبي واحد أو اثنين، وبكرة تحكم، وزنبرك رجوع واحد أو اثنين. في حالة إلغاء الطاقة، يتم تثبيت بكرة التحكم في الوضع المركزي أو في الوضع الأولي بواسطة نوابض العودة (باستثناء بكرة النبض). يتم تشغيل بكرة التحكم بواسطة ملفات لولبية ذات دبوس رطب.

ممكن فقط فيما يتعلق بالرموز G وJ وD وE بالإضافة إلى حد الأداء المنخفض. لضمان الأداء السليم، يجب الحرص على ملء غرفة الضغط الخاصة بالملف اللولبي الإلكتروني بالزيت. تعمل قوة صمام الملف اللولبي الهيدروليكي عبر المكبس الموجود على بكرة التحكم وتدفع الأخير من موضع السكون إلى الموضع النهائي المطلوب. يتيح ذلك الاتجاه اللازم للتدفق من P → A و B → T أو P → B و A → T. بعد إزالة إثارة الملف اللولبي، يقوم زنبرك العودة بدفع بكرة التحكم إلى موضع السكون الخاص بها. يسمح التجاوز اليدوي بتحريك بكرة التحكم دون تنشيط الملف اللولبي.

هذا الإصدار عبارة عن صمام اتجاهي مزود بموضعين للتخزين المؤقت وملفين لولبيين إلكترونيين بدون حاجز. لا يوجد للصمام الذي لا يحتوي على عودة زنبركية عند بكرة التحكم وضع أساسي محدد في حالة إلغاء الطاقة. بدون عودة الزنبرك مع حاجز "OF" (متاح فقط مع الرموز A وC وD).

هذا الإصدار عبارة عن صمام اتجاهي مزود بموضعين للتخزين المؤقت وملفين لولبيين إلكترونيين مع حاجز. يتم استخدام الكوابح لإصلاح بكرة التحكم في موضع التخزين المؤقت ذي الصلة. أثناء التشغيل، يمكن بالتالي حذف التطبيق المستمر للتيار على الملف اللولبي الإلكتروني مما يساهم في التشغيل الموفر للطاقة.
